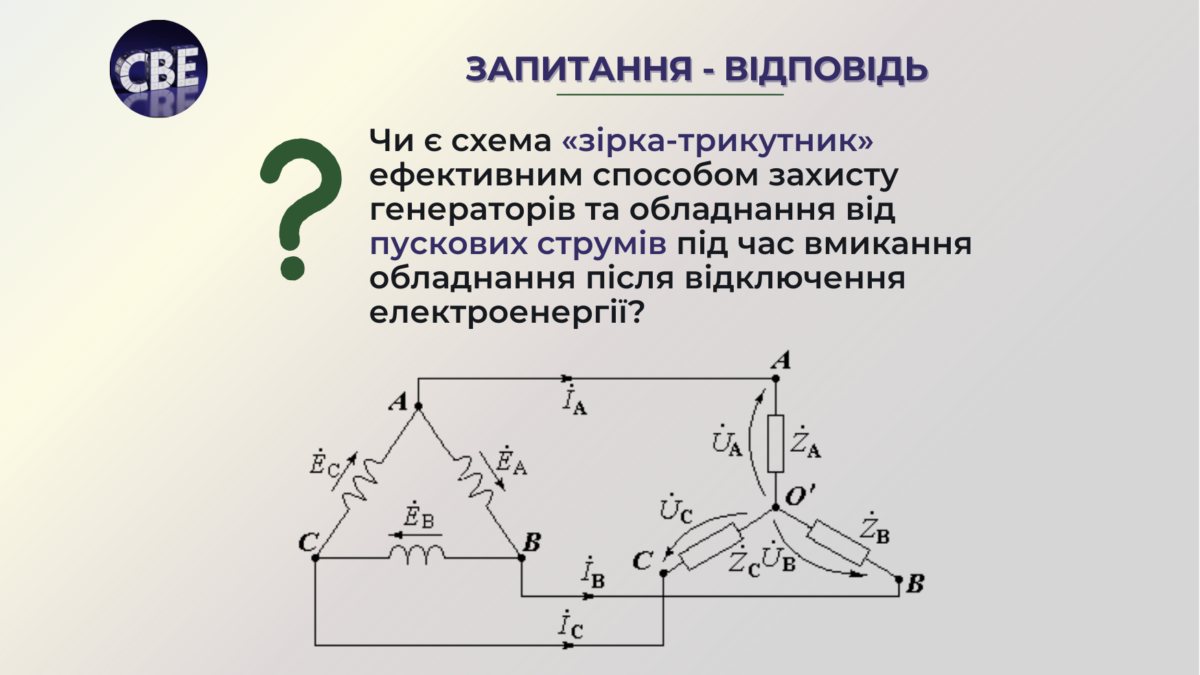

Запитання-відповідь: чи є схема «зірка-трикутник» ефективним способом захисту генераторів та обладнання від пускових струмів під час вмикання обладнання після відключення електроенергії?

Відповідь від експертів Солар Вейв Енерджи:

Монтаж схеми «зірка-трикутник» для вмикання обладнання після блекауту є доцільним та економічно виправданим кроком, але лише як частина комплексного підходу до захисту енергосистеми. Нижче наведено детальний аналіз того, чому це варто робити і які існують обмеження:

Чому це варто зробити

1. Захист від критичних пускових струмів: Після відновлення живлення головною небезпекою є пускові струми, які в промислових умовах перевищують номінальні у 5–10 разів. Схема «зірка-трикутник» дозволяє знизити ці струми приблизно в 3 рази (до 33% від номіналу), що значно зменшує ударне навантаження на мережу.

2. Забезпечення стабільності ДГУ: Більшість дизель-генераторів витримують перевантаження лише на 110–150%. Без обмеження струмів через схему «зірка-трикутник» або аналоги, одночасний пуск кількох двигунів призведе до того, що генератор «ляже», напруга впаде, а захист спрацює повторно.

3. Зменшення зносу обладнання: Схема мінімізує механічні ризики (поломку валів, муфт) та електричні пошкодження (зварювання контактів, перегрів обмоток), які часто трапляються саме в перші секунди після відновлення живлення.

4. Економічність: Це одна з найдешевших технік обмеження пускового струму, яка не потребує дорогої електроніки, як-от перетворювачі частоти.

Важливі умови та обмеження

– Необхідність каскадного вмикання: найнебезпечніший сценарій — це автоматичний старт всього обладнання одночасно. Навіть зі схемою «зірка-трикутник» необхідно впроваджувати каскадне вмикання з затримкою 5–30 секунд між групами навантажень за допомогою реле часу.

– Тип навантаження: Ця схема найкраще підходить для двигунів, що запускаються під легким навантаженням (насоси, вентилятори), оскільки пусковий момент також знижується в 3 рази. Для важких пусків (дробарки, млини) момент може бути недостатнім.

– Вимоги до двигуна: Метод підходить лише для двигунів потужністю від 11–15 кВт, які мають шість виводів у коробці підключення та підтримують обидві конфігурації.

Порівняння з альтернативами

Хоча «зірка-трикутник» є ефективною, є технічно досконаліші (хоч і дорожчі) рішення для пост-блекаутних сценаріїв:

* Пристрої плавного пуску (Soft Starters): знижують пусковий струм до 2–4 разів і забезпечують плавніший розгін.

* Частотні перетворювачі (VSD/VFD): є ідеальним варіантом, оскільки зменшують пускові струми практично до нуля або до 1,1–1,5 від номіналу.

Висновок:

Якщо бюджет обмежений, монтувати схему «зірка-трикутник» для двигунів понад 11 кВт однозначно варто. Це базовий рівень захисту, який у поєднанні з реле часу для каскадного пуску може запобігти 70–80% аварій після відновлення живлення.
